Essais portatifs de Balayer-Fréquence de course d'analyseurs de PIM

{{{sourceTextContent.subTitle}}}

Cette ligne des appareils de contrôle portatifs à piles exécute la certification d'exécution de câble et d'antenne pour les bandes sans fil populaires de 700 par 2600 mégahertz.

{{{sourceTextContent.description}}}

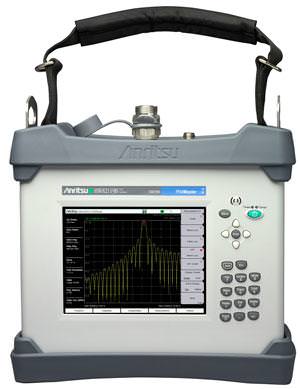

l'exécution de la Passif-intermodulation (PIM) est essentielle à l'opération réussie de beaucoup de systèmes de communications sans fil, bien qu'elle typiquement doive être examinée avec un certain nombre de tonalités d'essai assez à niveau élevé. Heureusement, la ligne principale de MW82119B PIM des appareils de contrôle portatifs d'Anritsu Cie. est sur le cas.

Ces offres combinent les possibilités de la compagnie ? s situent les analyseurs principaux de câble et d'antenne pour des mesures de 2 mégahertz à de 3 gigahertz avec un analyseur de PIM, y compris des tonalités d'essai (40-W) à niveau élevé pour produire des conditions d'essai de PIM dans le domaine en fonctionnant sur la puissance de batterie. En combinant les possibilités dans un logement compact, les entrepreneurs ne doivent plus porter les instruments multiples d'essai à un emplacement d'essai.

Chaque MW82119B est disponible pour l'essai de PIM dans les bandes sans fil spécifiques de communications, y compris LTE700, LTE800, la bande 850-MHz cellulaire, 900 la bande de mégahertz E-GSM, la bande de DCS 1800-MHz, la bande de 1900/2100-MHz AWS, la bande d'UMTS 2100-MHz, et 2600 la bande de mégahertz LTE. Ils sont bien adaptés pour des endroits de difficile-à-accès, y compris les installations (RRH) principales par radio à distance ou les systèmes répartis d'intérieur d'antenne (DAS).

Les instruments portatifs peuvent réaliser un certain nombre de différents essais, y compris PIM contre le temps, les mesures balayées de PIM, Distance-à-PIM (DTP), et de bruit-plancher.

Malgré être petit et à piles, chaque MW82119B est une solution à rendement élevé d'essai de PIM qui produit de deux tonalités d'essai à différentes fréquences et analyse les signaux de retour dans un ou plusieurs reçoivent des bandes. Les niveaux de puissance d'essai peuvent être ajustés de 0.1 W (dBm +20) sur 40 W (dBm +46) dans les étapes 0.1-dB à travers les bandes de transmission ; par l'ajustement transmettez les niveaux aux niveaux de puissance réellement utilisés à un emplacement, des conditions de fonctionnement réalistes peut être recréé pour l'essai précis. Celles-ci incluent PIM balayé et distance--PIM aux mesures.

Téléchargez cet article dans le format de .PDF

Ce type de dossier inclut les graphiques et les schémas de haute résolution si applicable.

Les analyseurs mesurent le third-, cinquième, et les produits d'intermodulation de septième-ordre fabriqués dans chaque respectif reçoivent-ils la bande, enjambant une gamme de mesure de ? 70 à ? dBm 140. Par exemple, le maître de PIM pour LTE 700 (700 mégahertz) fonctionne dedans transmettent 1 bande de 734.0 à 734.5 mégahertz et transmettent la bande 2 de 746 à 768 mégahertz, avec un inférieur recevez la bande de 698 à 717 mégahertz et un haut reçoivent la bande de 777 à 806 mégahertz.

L'instrument de LTE 800 (800 mégahertz) transmet dans les bandes de 791 à 795 mégahertz et 811.5 à 821.0 mégahertz et reçoit de 832 à 862 mégahertz. L'UMTS 2100 (2100 mégahertz) SiteMaster transmet dans les bandes de 2110.0 à 2112.5 mégahertz et 2130 à 2170 mégahertz. Il reçoit dans une bande inférieure de 1920 à mégahertz 1980 et une bande supérieure de 2050 à 2090 mégahertz.

Chaque analyseur de PIM mesure le × juste 13.8 de × 12.4 6.0 po. et pèse entre 20 et 27 livres. Chaque instrument portatif fonctionne sur une batterie rechargeable de lithium-ion. Les maîtres de PIM sont conçus pour l'usage dans des températures de fonctionnement de ? 10 à +55°C et incluent 8.4 dans des affichages d'écran tactile de la couleur (213-millimètre).
